      洛陽軸承ISO尺寸標準

        滾動軸承的主要尺寸,即內徑、外徑、寬度及倒角尺寸已經實現了標準化,世界各國都采用同一尺寸,日本的JIS也不例外。這些主要尺寸均遵循ISO尺寸標準,ISO則是 International Organization for Standardization(國際標準化組織)的縮寫。



      在ISO尺寸標準中,對尺寸段在內徑 0.6 mm至外徑 2 500 mm以內的軸承主要尺寸—內徑 d、外徑D、寬度 B(或高度 T )及倒角尺寸 r都作了規定。而且,還規定了尺寸段擴展的方法,內徑 d(d>500 mm)將由標準值 R40求出。

      在擴展尺寸段時,向心軸承采用公式∶外徑D=d+?D d0.9,寬度 B=?B (D- d)/2。寬度 B盡量由 JIS Z 8601(標準數) 的數列 R80 求出。

      倒角尺寸 r則要在寬度 B×7% 及剖面高度(D- d)/2×7% 二者之中,選取既不超過較小值又***接近 rs min 的數值。另外,上述各個尺寸都規定了尾數處理方法。

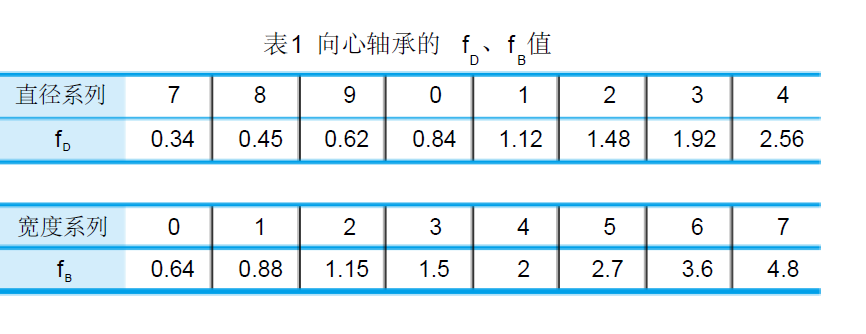

      雖然可由 表 1的系數 D與內徑 d求出外徑,但大多采用直徑系列 9、0、2、3。按直徑系列代號4、3、2、1、0、9、8、7的順序,同一內徑尺寸的外徑差異漸?。ㄒ?圖1)。這些直徑系列配上系數,還可分出若干寬度系列。尺寸系列就由寬度系列和直徑系列組合而成。


      圓錐滾子軸承在美國等國家大多采用英制尺寸,尚無 ISO 尺寸標準,采用米制尺寸的日本和歐洲各國則采用 ISO規定的米制尺寸標準。


      推力軸承 (單向平座圈 ) 的內徑 d,外徑 D,高度T及倒角尺寸 r 等的擴展,也和向心軸承同樣作了規定。即采用公式外徑 D=d+D d0.8,高度 T =?T (D- d)/2 。倒角尺寸 r 在高度 T× 7%高度(D - d)/2 × 7%

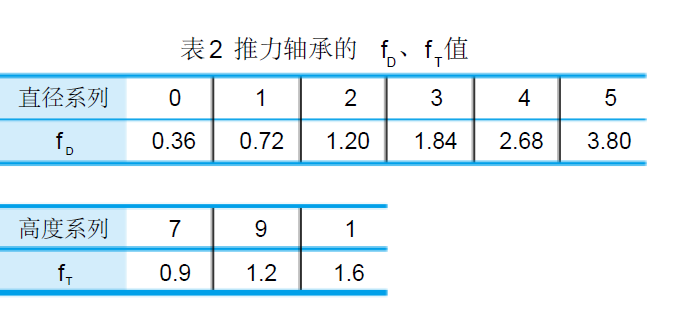

      較小值而又***接近 rS min的數值。系數 D、T,參見表2。


      洛陽鑫凱軸承歡迎您的咨詢!
